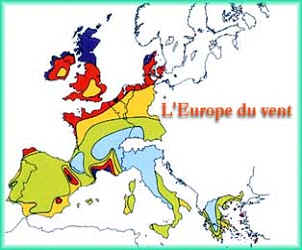

Carte de l'Europe des vents

Source : Atlas de l’énergie éolienne en Europe – Troen and Pedersen 1989

Vitesse du vent (en m/s) à 50m du sol suivant 4 types de topographies différentes
Plaine	Bord de mer	Pleine mer	Collines et Montagne
> 7,5	> 8,5	> 9	> 11,5
6,5 - 7,5	7 - 8,5	8 - 9	10 - 11,5
5,5 - 6,5	6,9 - 7	7 - 8	8, - 11
4,5 - 5,5	5 - 6	5,5 - 7	7 - 8,5
< 4,5	< 5	< 5,5	< 7

Les zones foncées représentent les zones de fort vent

Résultats des mesures 24_12_1999

(effectuées à 18 m du sol, sur le site du Moulin à vent d'Hautrage)
Coordonnées : 50° 28' 37" Nord, 3° 46' 45" Est
http://users.swing.be/compagnons-eole

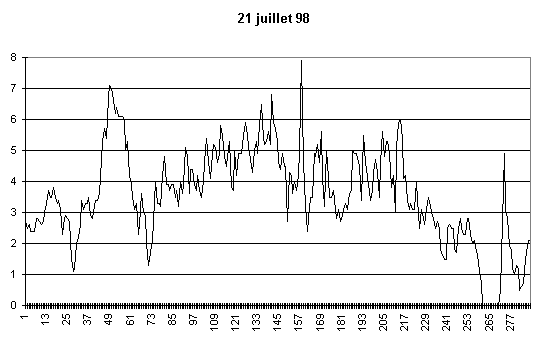

Les données sont envoyées par l'anémomètre à l'ordinateur toutes les 2 secondes.
Celui calcule la moyenne sur 5 minutes et l'enregistre (288 enregistrements par jour)

Un programme compile les données du mois et trace la courbe noire représentant le nombre d'heures (h_i) pour la vitesse (v_i). Ici, 1128 x 5 minutes (= 94 h) entre 2,5 et 3 m/s
(8928 enregistrements sur 8928, soit 100,00 %, vent moyen = 2,53 m/s)

La courbe verte représente l'énergie maximum capatable (selon la loi de Betz).
La courbe rouge représente le rendement d'une éolienne, démarrant à 3,5 m/s, atteignant sa puissance maximale à 12,5 m/s, munie d'une pas variable, et s'arrêtant à 25 m/s.
La courbe bleue représente l'énergie captée (en fonction du rendement).

mois	vent max (*) m/s	vent moyen m/s	captable kWh/m²	capté kWh/m²	enregistrements
juiillet 98		2,53	9,26	1,07	8928 / 8928 (100 %)
août 98		2,08	7,23	0,85	8847 / 8928 (99,09 %)
septembre 98		2,78	11,62	1,73	8470 / 8640 (98,03 %)
octobre 98		3,16	21,74	5,48	8824 / 8928 (98,84 %)
novembre 98		2,31	9,85	1,57	8640 / 8640 (100 %)
décembre 98		3,26	20,3	4,50	8879 / 8928 (99,45 %)
janvier 99	14,59	3,70	27,7	6,69	8928 / 8928 (100 %)

(*) vitesse max durant 5 minutes (moyenne)

voir aussi : production suivant d'autres courbes de rendement (juillet 98)
